设为首页收藏本站

切换到宽版

锻造论坛»锻造论坛 › 〓锻造质量控制〓 › 『理化检测』 › T10材料淬火状态下的金相组织图

12 / 2 页

返回列表发新帖

楼主: Technology

[分享] T10材料淬火状态下的金相组织图

签到天数: 23 天

[LV.4]偶尔看看III

200 主题	158 回帖	358 积分

中级锻造工

积分: 358

发消息

楼主| 发表于 2024-1-19 06:54:44 来自手机 | 显示全部楼层

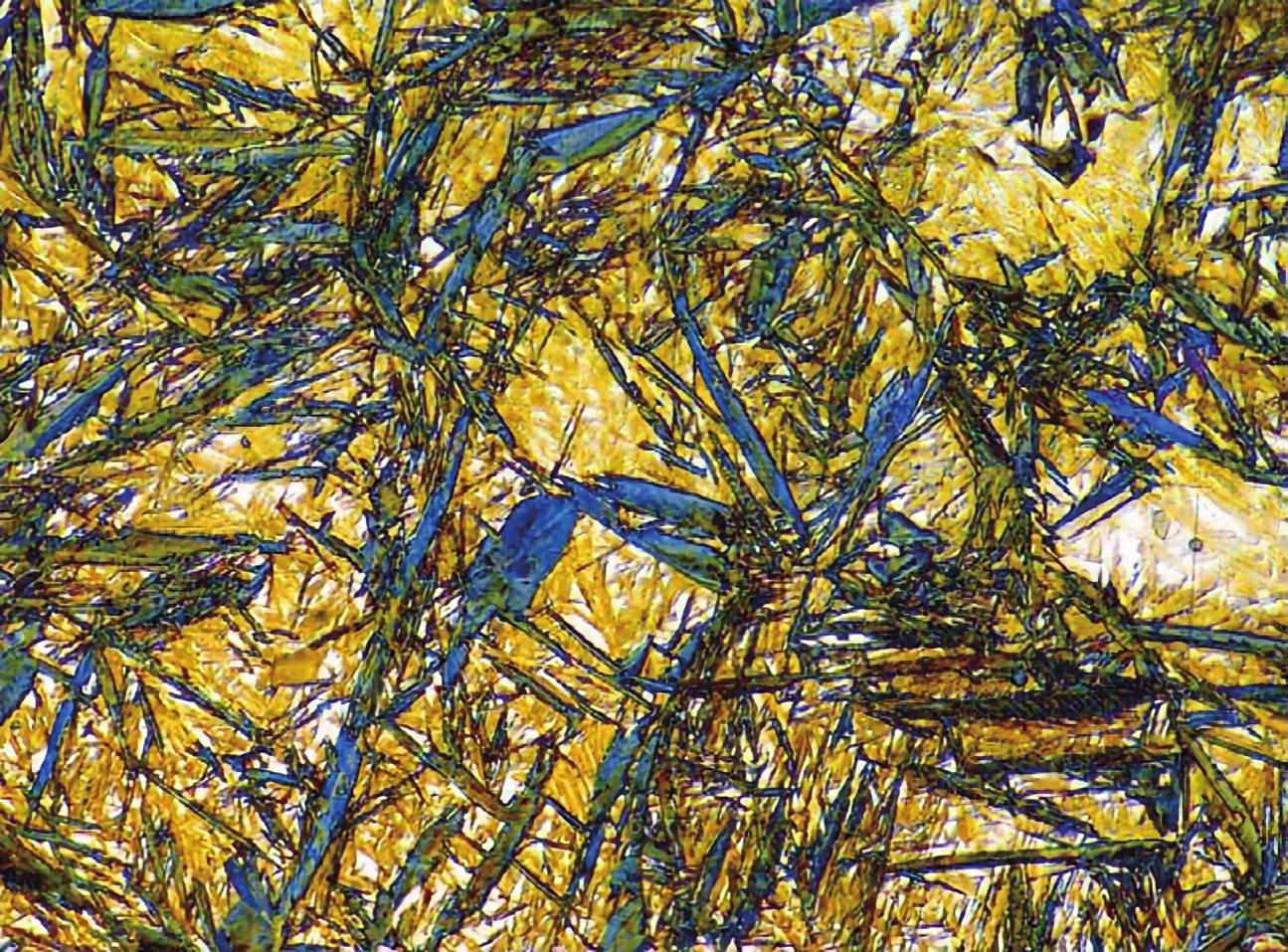

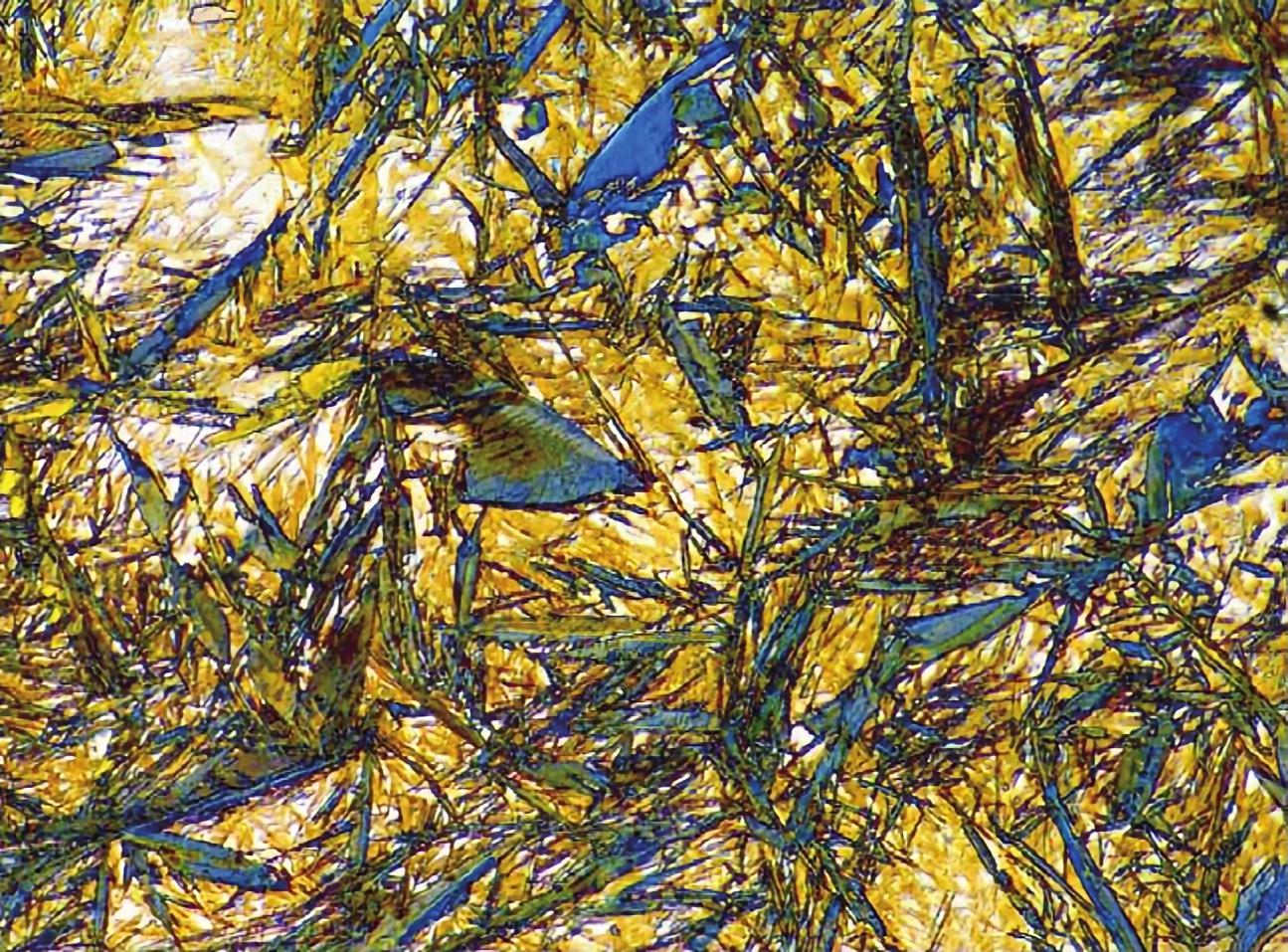

材料：T10
处理工艺：淬火
浸蚀方法：4%硝酸酒精溶液
组织说明：粗大针状马氏体+大量残留奥氏体。由于淬火温度过高，马氏体针叶极为粗大，属严重淬火过热组织。
800X

回复

签到天数: 1 天

[LV.1]初来乍到

11 主题	7 回帖	18 积分

初级锻造工

积分: 18

发消息

发表于 2024-1-20 11:31:23 | 显示全部楼层

这样的分享很好，简洁明了。

回复

12 / 2 页

返回列表发新帖

快速回复 返回顶部 返回列表
