针状马氏体与针状贝氏体的区别

hammer

针状马氏体与针状贝氏体是钢中两种常见的显微组织，虽然形态相似（均呈针状或片状），很容易混淆，不过这两种组织在形成机制、结构特征和性能上还是存在显著差异的。

1. 形成条件与相变机制不同

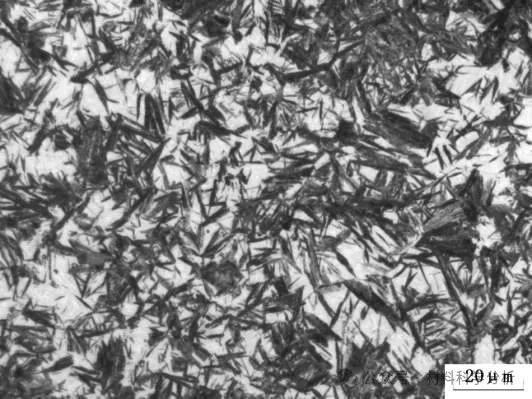

针状马氏体形成条件：由奥氏体快速冷却（淬火）至马氏体转变温度（Ms点以下），通过无扩散切变相变形成。相变特点：碳原子无法扩散，以过饱和形式固溶于铁素体晶格中，导致体心四方（BCT）结构，产生高内应力。见图1。

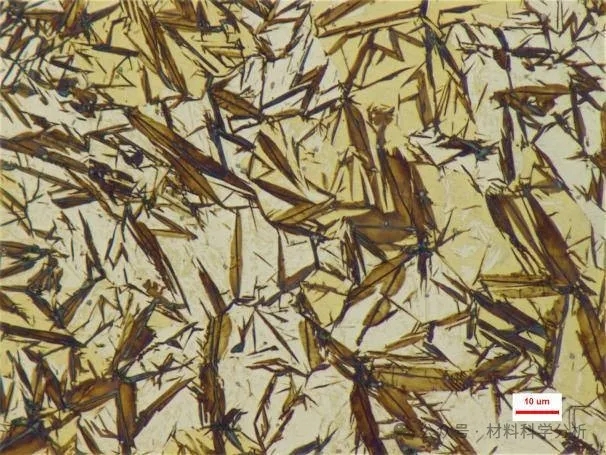

针状贝氏体（下贝氏体）形成条件：在贝氏体转变温度区间（约250~450℃，低于珠光体但高于马氏体区）通过等温或连续缓冷形成。相变特点：碳原子部分扩散，铁素体以切变方式生长，同时伴随碳化物析出，属于扩散+切变混合型相变。见图2。


针状马氏体形态：高碳钢中呈片状或针状（低碳钢中为板条状），各针状单元以一定角度交错分布。最先形成的马氏体针贯穿整个原奥氏体晶粒，次生者在此基础上形成，针片稍小，依次分割奥氏体晶粒。原奥氏体的晶粒越粗大，马氏体的片也越粗大。马氏体针的大小决定于原奥氏体晶粒大小。根据大小可分为粗针状、细针状和隐晶马氏体。内部结构：存在大量孪晶（高碳马氏体）或高密度位错（低碳马氏体），无碳化物析出。因快速相变易产生微裂纹（尤其是片状马氏体）。  针状贝氏体（下贝氏体）形态：细针状或竹叶状，针间无明确取向关系，通常比马氏体更细小。 内部结构：铁素体基体内分布细小碳化物颗粒（ε-碳化物或渗碳体），碳化物与铁素体长轴呈约55°~60°夹角。组织均匀性较好，无明显裂纹。

3. 物理性能不同
硬度与强度：针状马氏体硬度极高（尤其高碳马氏体），但脆性大，塑韧性差；针状贝氏体硬度略低于马氏体，但强韧性匹配更好（因碳化物弥散强化）。  韧性：针状马氏体脆性大，易发生解理断裂；针状贝氏体韧性较好，断裂形式为韧窝断裂。

4. 金相鉴别
腐蚀特性：  马氏体组织硝酸酒精腐蚀后呈亮白色，针间有残余奥氏体（白色背景）；贝氏体组织腐蚀后颜色较深，可见针内碳化物颗粒（需高倍显微镜观察）。  典型特征：马氏体针状单元粗大，存在孪晶或位错亚结构；贝氏体针更细小，内部有碳化物析出。

5. 应用
不一样针状马氏体：需通过回火改善韧性，常用于高硬度工具钢、刀具等。  针状贝氏体：直接使用或少量回火，适用于弹簧钢、高强度结构钢等需要综合性能的场合。
